硅基材料等離子活化直接鍵合機理
文章出處：等離子清洗機廠家 | 深圳納恩科技有限公司| 發表時間：2023-06-02
等離子體活化在Si-Si低溫鍵合中的作用主要包括以下幾個方面：（1）表面有機污染物的去除；（2）晶圓表面單位面積上硅羥基數量的增加；（3）提高水和氣體在鍵合界面間的擴散能力；（4）通過活化增強氧化物的黏性，從而在鍵合過程中增加接觸面積。

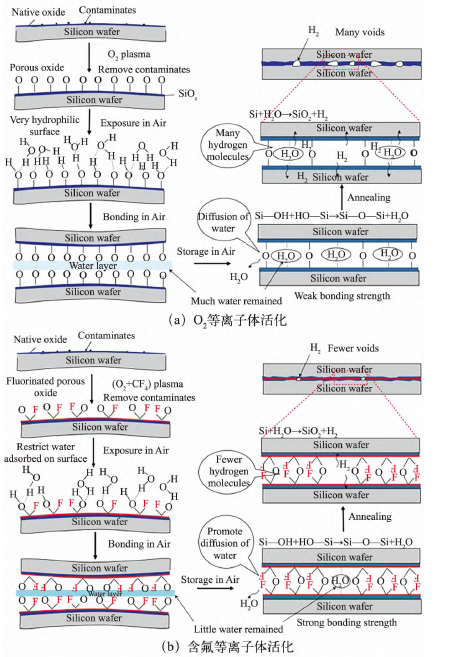

硅晶圓表面不可避免地存在少量原始氧化物及有機污染物，Si-Si晶圓鍵合機理及退火過程中孔洞產生的機制如圖1所示。經單一O2等離子體活化后有機污染物被去除，同時活性氧原子的激活使硅片表面的親水性增強，從而吸附大量空氣中的水分子。在室溫下預鍵合后，界面存在較厚的水分子層，導致預鍵合的強度較弱，需進行退火步驟以提高鍵合質量。退火過程中部分硅羥基向Si—O—Si化學鍵轉化，被束縛的多余水分子逐漸向硅基體擴散，并與之反應產生氫氣，故而產生大量退火孔洞。
圖1 Si-Si 晶圓鍵合機理及退火過程中孔洞產生的機制
而在含氟等離子體活化鍵合中，硅晶圓表面在活化后生成低密度氧氟化硅，使硅晶圓親水性受到限制，只能適當吸附空氣中的水分子，從而有效地控制了界面的水分子含量。氧氟化硅受水應力腐蝕易發生軟化，在室溫存儲過程中氧氟化硅層吸收水分子并膨脹，提升了晶圓間的接觸面積，促使更多硅羥基生成并轉化為高強度的Si—O—Si化學鍵，因此含氟等離子體活化鍵合無需后退火工藝。在高溫應用環境下，殘留的微量水分子透過氧氟化硅與Si反應產生少量氫氣并被界面吸收，能夠減少退火孔洞的生成，有望避免在高溫環境下服役的Si-Si鍵合界面失效。
等離子體活化能夠有效去除硅基晶圓表面的有機污染物，并改善晶圓的表面親水性。羥基官能團修飾的晶圓表面更易在低溫下實現高強度的直接鍵合。其中，單一O2等離子體活化所實現的硅基晶圓鍵合在退火過程中易產生孔洞，導致鍵合強度下降。采用先氧后氮順序等離子體活化能夠在400℃內抑制退火孔洞的產生，但仍然無法維持400℃以上的高溫工作環境下的高鍵合強度。含氟等離子體活化使硅晶圓表面生成低密度的氧氟化硅，在室溫環境下氧氟化硅與界面水分子相互作用，發生軟化并膨脹，增大了上下晶圓之間的接觸面積，同時促使硅羥基基團相互反應，生成Si—O—Si化學鍵，在室溫下即可獲得大于硅基體斷裂強度的鍵合能。該鍵合工藝操作簡捷，鍵合效果良好，但在其他半導體材料中的應用還有待進一步開發。
